برق ساختمان
مصرف بالای انرژی در ساختمانهای مسکونی یکی از عمدهترین مشکلات کشورهای در حال توسعه است که دارای اثرات اقتصادی و زیست محیطی میباشد. مصرف انرژی بدلیل شرایط اجتماعی و فرهنگی در حد بالایی میباشد.
از آنجائیکه بخش برق ساختمان با مصرف بیش از ۴۰ درصد کل انرژی تولید شده در کشور و صرف هزینهای معادل ۳۰ درصد از درآمد حاصل از فروش نفت، بیشترین میزان مصرف انرژی را به خود اختصاص داده است، لذا بهینهسازی مصرف انرژی در برق ساختمان تأثیرات مثبتی بر اقتصاد خانواده و نیز ملی خواهد داشت. بیشترین تلفات انرژی در واحدهای مسکونی و آپارتمانی مربوط به دیوارهای خارجی میباشد که میتوان با انجام راهکارهایی از اتلاف انرژی جلوگیری کرد.
امروزه ساختمانهای ساخته شده در کشورهای پیشرفته از لحاظ مصرف انرژی درجهبندی میشوند مثلاً در استرالیا منازل را به منظور استفاده بهینه از انرژی توسط برنامه کامپیوتری ارزیابی میکنند و اصطلاحاً به آنها ستاره اعطا میشود. یعنی به هر میزانی که یک ساختمان از لحاظ مصرف انرژی بهینه باشد به همان میزان به آن ساختمان ستاره داده میشود. در کشور ما نیز میتوان با انتخاب ساختمان بهینه در راستای بهرهوری انرژی قدم برداشت.
اتاقهای نشیمن و اتاقهایی که از آنها بیشتر استفاده میشود در طرف جنوب برق ساختمان قرار گرفته باشد به این ترتیب از نور طبیعی خورشید استفاده کرده و در زمستان نیز بیشترین بهره را از گرمای خورشید ببرید.
بهتر است اتاقهای پذیرایی، ناهارخوری، خواب و نشیمن در طرف جنوب و بقیه جاها مانند آشپزخانه، سرویس بهداشتی. حمام، انباری و مانند آن در طرف شمال قرار گرفته باشد. به منظور کاهش تلفات حرارتی، دودکشهای موجود در ساختمان بسته شده باشند و به جای بخاری از سیستم حرارت مرکزی استفاده شده باشد.
مسیر مستقیمی برای حرکت هوای بیرون در برق ساختمان پیشبینی شده باشد که در تابستان به خنک کردن ساختمان کمک کند. اتاقهایی که کاربرد همانند دارند در کنار هم قرار گرفته باشد. بویژه اتاقهایی که کاربرد خاص دارند را از بقیه اتاقها جدا شده باشد. این کار به شما کمک میکند تا فقط اتاقهایی را گرم کنید که در آنها زندگی میکنید .
بخشهایی از برق ساختمان که نیاز به آب دارند نزدیک هم قرار گرفته باشد. این قسمتها عبارتند از آشپزخانه، دستشویی و حمام . با اینکار طول لولههای آب کم میشود و در نتیجه حرارت کمتری از لولههای آب گرم به هدر میرود.
سقف تا ارتفاع ۷/۲ متر پایین باشد. اگر این کار انجام نشده است میتوانید تمام و یا فقط سقف بعضی قسمتها را پایین بیاورید. برای این کار میتوانید از سقفهای کاذب استفاده کنید. بالا بودن سقف باعث افزایش تلفات حرارتی میشود. بیشتر حرارت تولید شده توسط بخاری یا شوفاژ در سقف جمع میشود و قسمت پایین اتاق که ما در آن قرار داریم گرم نمیشود. در این حالت هم مصرف انرژی بالا میرود و هم آسایش ساکنین تأمین نمیشود.
در صورت عدم امکان کاهش ارتفاع سقف به ۷/۲ متر ، نصب یک پنکه سقفی کمک بسیار زیادی به گرم کردن خانه میکند. روشن کردن پنکه در زمستان با دور کم نه تنها خانه را سرد نمیکند، بلکه با راندن هوای گرم جمع شده زیر سقف به پایین، دمای اتاق را یکنواخت میکند و از تلفات حرارت میکاهد.
در برق ساختمان چند طبقه نباید راهپلهها را در فضاهایی که نیاز به گرمایش دارند قرار داد زیرا در این صورت هوای گرم از مسیر راه پله بالا رفته و به هدر میرود. قسمتهای راهپله باید به وسیله یک در از محیط زندگی جدا شود.
ساختمان از مصالح سنگین که، ظرفیت حرارتی بالا دارند، مانند بتن و آجر که باعث افزایش پایداری حرارتی خانه میشود یعنی با تغییر دمای هوای بیرون، هوای داخل زیاد سرد یا گرم نشود، ساخته شده باشد.
تا جایی که امکان دارد پنجرهها در سمت جنوب ساختمان نصب و از قرار دادن هر گونه مانع بر سر راه ورود نور و گرمای خورشید خودداری شده باشد. بهتر است اندازه پنجرهها نیز تا حد امکان کم باشد.
پنجرههای سمت شمال برق ساختمان باید تا حد امکان، کوچک باشد. زیرا خورشید از سمت شمال تابشی ندارد و نصب این پنجرهها تنها باعث هدر رفتن حرارت بیشتر میشود.
برای خنک کردن برق ساختمان در فصل تابستان بهتر است، که در مواقع لازم هوا آزادانه در کل برق ساختمان حرکت کند. به این ترتیب در روزهایی که هوای بیرون خنک تر از هوای داخل برق ساختمان است، میتوان بدون نیاز به کولر یا دیگر دستگاههای خنک کننده، برق ساختمان را خنک کرد. پس بهتر است که دارای پنجرههایی با امکان باز شدن مقدار زیاد باشد.
برای جلوگیری از تلفات حرارتی پنجرهها، نصب پنجره دوجداره در جاهایی که استفاده از پرده ممکن نیست یا جاهایی که پنجره بزرگ وجود دارد، تعبیه شده باشد. بر روی پنجرههای جنوبی سایبان، حصیر یا پوششهای کدر قرار داشته باشد تا جلوی ورود گرمای خورشید را بگیرد و پنجرههای شرقی از بیرون با حصیر، پرده و یا پوششهای کدر کنترل شده باشد. بیشترین استفاده از نور طبیعی را از پنجرههای جنوبی برده باشد.
دیوار اتاقها و دیگر قسمتهای داخل برق ساختمان با رنگهای روشن رنگآمیزی شده باشد. در اتاق نشیمن و اتاقهایی که از آنها بیشتر استفاده میشود، دارای لامپهای مهتابی یا کممصرف باشد. ساختمان دارای لامپهای متعدد در داخل سقف نباشد زیرا مصرف برق بالا میرود و تعویض آنها پرهزینه است. برای هر لامپ از کلید جداگانه استفاده شده باشد.
دانستنی هایی درباره برق ساختمان
امروز نقش تأسیسات برق در امر برق ساختمان سازی و بطور کلی ساخت وساز، نقشی غیر قابل انکار و کاملاً محسوس بنظر می رسد.
محل عبور کابلهای تغذیه تابلوی برق ساختمان واحد های طبقات را می توان مطابق یکی از روش های زیر انتخاب نمود:
داکت اختصاصی کابل های برق ساختمان، در حاشیه را ه پله عمومی ساختمان توضیحات پیوست می باشد.
رایزر آدم رو مخصوص تأسیسات برق ساختمان حداقل ابعاد ۸۰*۸۰ با استقرار کابل ها درون سینی کابل و یا لوله برق
کناره داخلی راه پله اضطراری، با استقرار کابل های در سینی کابل و یا لوله برق
نورگیر ساختمان، با استقرار کابل ها در سینی کابل و یا لوله برق

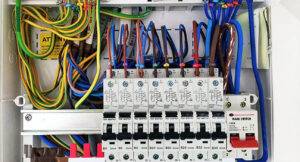

محل تابلوی برق هر واحد می تواند یکی از مکان های زیر باشد:
ابتدای ورودی آشپزخانه محصور کابینت ها نبوده، فاصله لازم از لوله ها وشیرهای تأسیسات مکانیک داشته باشد ، پشت یخچال ، فریزر و لباس شویی قرار نگیرد، بالای پیش خوان نباشد.
جنب و یا محدوده در ورودی باشد درون کمد لباس آویزان نباشد. سمت اطاق های خواب بوده و در محدوده مبلمان اطاق پذیرایی نباشد.
در محدوده بیرون آشپزخانه و یا مکان مناسب و مورد تأیید باشد.
در تراس، راه پله ، حمام، توالت ،اطاق خواب، انبار، روی دیوار با عرض کمتراز cm70و با ضخامت کمتراز 20cm نباشد.
در محلی نصب شود که لوله کابل برق تغذیه تابلو از محل داکت تا تابلو برق بیش از دو عدد خم ۹۰ درجه برقی نداشته باشد. شعاع خمش کابل = 8 قطر خارجی کابل قطر هادی بزرگترین رشته کابل مسیر لوله کابل برق تغذیه تابلو با لوله های تأسیسات مکانیک تلاقی نداشته و از حمام و توالت و آشپزخانه عبور ننماید.
در برق ساختمان های بتنی و در زمان اجرا ضروریست به اندازه ابعاد تابلو ۴۵*۳۵*۱۷ در دیوار مربوطه و همچنین برای لوله های برق عبوری از مقاطع ، فضای خالی پیش بینی و اجرا گردد.
ارتفاع نصب cm210 از بالای تابلو تا کف تمام شده باشد.
موارد توضیحی برای محل های استقرار و عبور کابل های تغذیه واحدهای طبقات:
موارد مربوط به داکت:
داکت به طور انحصاری فقط برای کابل های برق ساختمان می باشد.
ابعاد داکت دقیقاً برابر با سطح مقاطع تعداد کابلهای عبوری به اضافه فضای لازمه بین کابل ها برای انتقال حرارت و مهار کردن و عملیات لازم به اضافه فضای خالی برای اضافه نمودن کابل در آینده و به صورت رزرو ،خواهد بود.
محل استقرار داکت دقیقاً پشت دیوار پاگرد راه پله و یا راهرو مشاع و مشترک طبقات می باشد.
محل داکت به گونه ای انتخاب و اجرا گردد که در هیچ مقطعی با تیرآهن و یا تیرچه و یا هر عامل انسداد و محدود کننده ی دیگری تلاقی نداشته باشد.
داکت از پایین ساختمان تا بالاترین سقف می بایست اجرا گردد.
دیوار اطراف داکت باید حداقل cm12باشد.
در پاگرد و راهرو و مشاع و مشترک هر طبقه می بایست یک دریچه با عرضی برابر پهنای داکت و حداقل cm 30 و بلندی cm 30-25 جهت مهار کردن کابل ها و عملیات کشیدن و گذاشتن و خارج کردن کابل از درون داکت و به فاصله ی حداقل cm20 از سقف، تعبیه و ایجاد نمود.
داکت ، فضای خالی و محصوری است که کابل های برق ساختمان از پایین تا طبقات بالا حسب ضرورت و طرح از داخل این فضا عبور داده می شوند.
برای مهار کابل ها در هر طبقه و محدوده دریچه یاد شده از میله مهار و کمربند کابل استفاده می شود.
ابعاد داکت حدوداً N cm 3*10 ( N تعداد کابل عبوری ) می باشد. 3N = پهنای داکت
روش فوق برای هجده عدد کابل می تواند مناسب باشد.
قطر لوله برای کابل ها mm 10*4 برابر با ۵/۳۴ میلیمتر و قطر لوله برای کابل های ۶* ۴ برابر با ۵/۲۵ میلیمتر است.
موارد مربوط به رایزر، راه پله اضطراری و نورگیر که سینی کابل نصب می شود:
تمام طول سینی کابل درپوش داشته باشد.
سینی کابل نباید در معرض پاشش آب و باران باشد. محل اجرا باید سقف داشته باشد.
ضخامت ورق گالوانیزه مشبک سینی کابل از ۵/۱ میلیمتر کمتر نباشد و فاصله نصب از دیوار در حدود دو سانتیمتر باشد.
کابل ها درون سینی کابل توسط کمربند کابل به سینی کابل مهار شوند.
در محدوده طبقه اول نورگیرها ،کابل ها درون لوله عبور داده شوند.
فاصله سینی کابل از لوله های تأسیسات مکانیک رعایت گردد.
سینی کابل نباید از جلوی پنجره واحدها و سرویس ها ،عبور نماید.
ساختمان کابلهای برق
کابل ها بر اساس نوع کاربردی که دارند بسیار متنوع هستنند و به شکل های مختلفی در بازار یافت می شوند. برق ساختمان و اجزای تشکیل دهنده کابل های مخابراتی کاملا با کابل های مورد استفاده در صنعت برق فشار قوی و ضعیف تفاوت دارند.
اما به طور کلی کابل ها همواره از دو قسمت اصلی هادی و عایق تشکیل شده اند. تفاوت کابل ها ناشی از نوع کاربرد آنهاست، یعنی نوع کاربردشان موجب می شود که جنس، شکل، سطح مقطع و تعداد هادی ها و عایق ها با یکدیگر تفاوت داشته باشند.این تفاوتها موجب تقسیم بندی کابل ها می گردد.
هادی ها:
هادی ها از سیم مسی تقریبا خالص و دارای انعتاف قابل قبول یا از آلومینیوم یا آلیاژهای مخصوص ساخته می شوند.
سطح مقطع هادی ها با توجه به مقدار جریان عبوری و نوع کاربرد ،در اندازه های گوناگون و شکل های متفاوت ساخته می شوند.
دایره ای تک رشته با علامت اختصاری re و چند رشته با علامت اختصاری rm
مثلثی سه گوش تک رشته ای با علامت اختصاری se و چند رشته ای با علامت اختصاری sm
عایق ها:
عایق سیم ها و غلافی که روی کابل قرار می گیرند،معمولا از جنس پلاستیک pvc پلی ونیل کلراید است.البته عایق های دیگری همچون کاغذ و برخی ترکیبات شیمیایی در بعضی کابل های مخصوص قرار می گیرند. این عایق ها باید بر اساس شرایط کاری و محیطی و نوع مصرفی که دارند،از استحکام مکانیکی و مشخصه های الکتریکی لازم برخوردار باشند.
برای جلوگیری از اشتباه و جهت تشخیص سیم های کابل از یکدیگر، عایق سیم های هادی را در رنگ های مختلف انتخاب می کنند. در پایین رنگبندی عایق سیم ها بر اساس استاندارد VDE0271 آلمان و۶۰۷ موسسه استاندارد و تحقیقات صنعتی ایران ISIRI 607 مشخص شده.
تعداد سیم های کابل
رنگ عایق سیم ها
سیاه
آبی روشن _سیاه
سبز و زرد_آبی روشن_سیاه
سبز و زرد_سیاه_آبی روشن_قهوه ای یا سیاه_آبی روشن_قهوه ای_سیاه
سبز و زرد_مشکی_آبی روشن_قهوه ای_سیاه یا سیاه_آبی روشن_قهوه ای_سیاه_سیاه
۶و بالاتر
سیم حفاظت سبز و زرد و بقیه سیم ها دارای عایقی به رنگ سیاه با
شماره های سفیدکه شماره گذاری از ذاخل به خارج می باشد.
غلاف کابل ها
برای حفاظت کابل ها در برابر عوامل محیطی و ضربات مکانیکی آنها را به وسیله یک یا چند لایه غلاف از جنس فلز مس،سرب و فولاد، کاغذ و مواد پلاستیکی _به ویژه pvc _می پوشانند.کابل ها با توجه به لایه های خارجی آنها به انواع مختلفی تقسیم می شوند.
جریان مجاز
جریان مجاز عبوری از سیم ها و کابل ها به گونه ای تعین می شود که در هر نقطه ای از کابل،حرارت تولید شده در هادی های آن به خوبیبه محیط اطراف منتقل شود. به طوری که درجه حرارت عایق در سطح هادی سیم ها و کابل های پی.وی.سی. از ۷۰ درجه سانتی گراد تجاوز نکند.
جریان های مجاز عبوری داده شده برای کابل های برق وقتی در داخل خاک قرار می گیرند،بر مبنای قرار گرفتن کابل به روی بستری از ماسه نرم است که پس از خاک ریزی به روی کانال سطح ان آجر فرش شود.
به علاوه، کابل در مسیر خود می تواند از داخل تعداد محدودی لوله، فولادی که طول هیچ یک از آنها بیشتر از ۶ متر باشد عبور کند.
جریان مجاز کابل هایی که در هوای آزاد قرار دارند، بر اساس ضریب بار ۱ و در هوای با درجه حرارت ۳۰ درجه سانتی گراد است.
جریان مجاز کابل هنگامی که کاملا در داخل آب قرار گرفته باشد ۱۵/۱ برابر جریان در کابل قرار گرفته در خاک است. اما باید توجه داشت که وقتی قسمتی از کابل در خاک یا هوای آزاد باشد،این قسمت ها تعیین کننده جریان عبوری از کابل هستنند.
افت ولتاژ در کابل
در شبکه های پخش الکتریکی اندازه سطح مقطع کابل تنها بر اساس جریان مجاز عبوری از آن انتخاب نمی شود؛بلکه طول کابل که متناسب با افت ولتاژ است نیز عامل تعین کننده ای به شمار می آید.
شرایط نصب و قرار دادن کابل های برق
کابل های با غلاف و عایق پلاستیکی را نباید هیچ گاه در درجه حرارت زیر ۵- درجه سانتی گراد نصب و کابل کشی کرد.در صورت اجبار،قرقره،کابل باید چند روز قبل از نصب در محیط گرمی حدود۲۰درجه سانتی گراد انبار شود.
در هنگام کابل کشی شعاع خمش کابل های پلاستیکی نباید از ۱۵ برابر قطر خارجی کال کوچکتر باشد. اما در انتهای کابل می توان شعاع خمش را در موارد خاص با رعایت اصول فنی تا نصف مورد فوق کاهش داد.
هنگامی که کشیدن کابل توسط دستگاه های مخصوص انجام می گیرد باید مواظب بود که نیروی کششی وارده به کابل از مقادیر مجاز بیشتر نشود.
اگر کابل در خاک دفن شود باید گودالی به عمق ۷۰ سانتی متر حفر کرد و کابل ها را در این گودال در خاک نرم الک شده به ارتفاع ۲۰ سانتی متر قرار داد و روی آن آجر و بر روی آجر خاک معمولی ریخت.
این عمل سبب می شود که از فشار طبقات خاک بر روی کابل و تعقیر شکل آن جلو گیری به عمل آید و همچنین در موقع کندن زمین با بیل و کلنگ صدمه ای به کابل وارد نیاید.
سیم های برق با هادی مسی
سیم های مفتولی نوع NYA: هادی این نوع سیم ها از مس نرم شده با پوششی از ماده پی.وی.سی در رنگ های مختلف، متنند،سیاه،قرمز،زرد،سبزو… تشکیل شده است.
ولتاژ اسمی سیم۷۵۰/۴۵۰ ولت است و برای جریان های مختلف با سطح مقطع های ۵/۱ تا۲۴۰ میلی متر مربع ساخته می شود.
کاربرد سیم NYA: برای مصرف در تابلو های برق و تاسیساتی که به طور ثابت نصب می شوند در نقاطی خشک در داخل لوله ،روی دیوار ،داخل دیوار و خارج از آن با استفاده از مقره به کار میرود. استفاده از این سیم در داخل دیوار به طور مستقیم مجاز نیست.
سیم نیمه افشان NYAB: برق ساختمان این سیم مثل کابل NYA است. ولتاژ اسمی این نیز
۴۵۰/۷۵۰ ولت است و کاربرد آن: برای مصرف در تاسیساتی که به طور ثابت نصب می شوند در نقاطی خشک در داخل لوله ،روی دیوار،داخل دیوار و خارج از آن با استفاده از مقره به کار می رود.
استفاده از این سیم به طور مستقیم در داخل دیوار مجاز نیست.این سیم نسبت به نوع NYA نرمش بیشتری دارد.
سیم های افشان قابل انعطاف NYAF: برق ساختمان این نوع سیم مانند سیم های نوع NYA و NYAB می باشد و ولتاژ اسمی آن ۵۰۰/۳۰۰ ولت است.
کاربرد سیم: برای مصرف در تاسیساتی که به طور ثابت می شوند در نقاطی خشک در داخل لوله ،روی دیوار،داخل دیوار و خارج از آن با استفاده از مقره به کار می رود.استفاده از این سیم به طور مستقیم ر داخل دیوار مجاز نیست.
کابل ها
کابل های افشان قابل انعطاف نوع NYMHY
کاربرد: جهت مصرف در نقاطی خشک و نمناک هنگامی که نرمش بیشتر و خواص متوسط مکانیکی مورد نیاز می باشد.در منازل و ادارات نیز برای اتصال وسایل برقی متحرک حتی گرمازا به برق مورد استفاده قرار می گیرد. کاربرد این کابل در فضای باز مجاز نیست.
ساختمان این کابل از هادی نرم شده که به وسیله ماده پی.وی.سی.عایق می شود،تشکیل شده است.سیم های به هم تابیده شده (اندازه ۷۵/۰*۲ میلی متر مربع به صورت موازی) در داخل غلاف کابل به رنگ سفید یا مشکی قرار می گیرند.
کابل های زمینی (NYY): این نوع کابل های برق برای کابل کشی در زیر زمین ،در آّب،در کانال و محل هایی که امکان ضربه مکانیکی نباشد با ولتاژ اسمی ۱۰۰۰/۶۰۰ ولت مورد استفاده قرار می گیرد.
ساختمان این نوع کابل ها از رشته های هادی مسی نرم شده که به وسیله پی.وی.سی. عایق و غلاف میشوند،تشکیل شده است.مقطع هادی این نوع کابل ها گرد یا سه گوش است.
سیم های عایق شده پس از تابیدن برای گرد شدن مقطع در داخل ماده پر کننده قرار می گیرند. به دور کابل های دارای هادی سه گوش ،نوار پلاستیکی پیچیده می شود.
برقکار ساختمان
برقکار ساختمان به کسی گفته می گویند که تمامی توانایی های لازم را برای برق رسانی به هر وسیله ای که در ساختمان مسکونی، تجاری، اداری، تولیدی مورد نیاز است را داشته باشد.
توانایی بررسی مقررات ملی برق ساختمان
توانایی طراحی سیستم روشنایی اماکن
توانایی نقشه کشی و نقشه خوانی مدارات برق ساختمان
توانایی سیم کشی و نصب تجهیزات مدارات روشنایی
توانایی سیم کشی و نصب مدارات لامپ های مخصوص
توانایی نصب و سیم کشی وسایل خبری
توانایی ایجاد شبکه اتصال زمین
توانایی نصب و سیم کشی تجهیزات حفاظتی
توانایی طراحی، نصب و سیم کشی سیستم اعلام حریق
توانایی نصب و سیم کشی مدارات سیستم دزدگیر و دوربین مدار بسته
توانایی انجام عملیات کابل کشی فشار ضعیف
توانایی نصب و کار با باس داکت Bus dact
توانایی طراحی، نصب و سیم کشی تابلوهای توزیع انرژی الکتریکی
توانایی نصب و سیم کشی سیستم برق اضطراری و ایمنی
توانایی بررسی سیستم برق اتوماتیک
